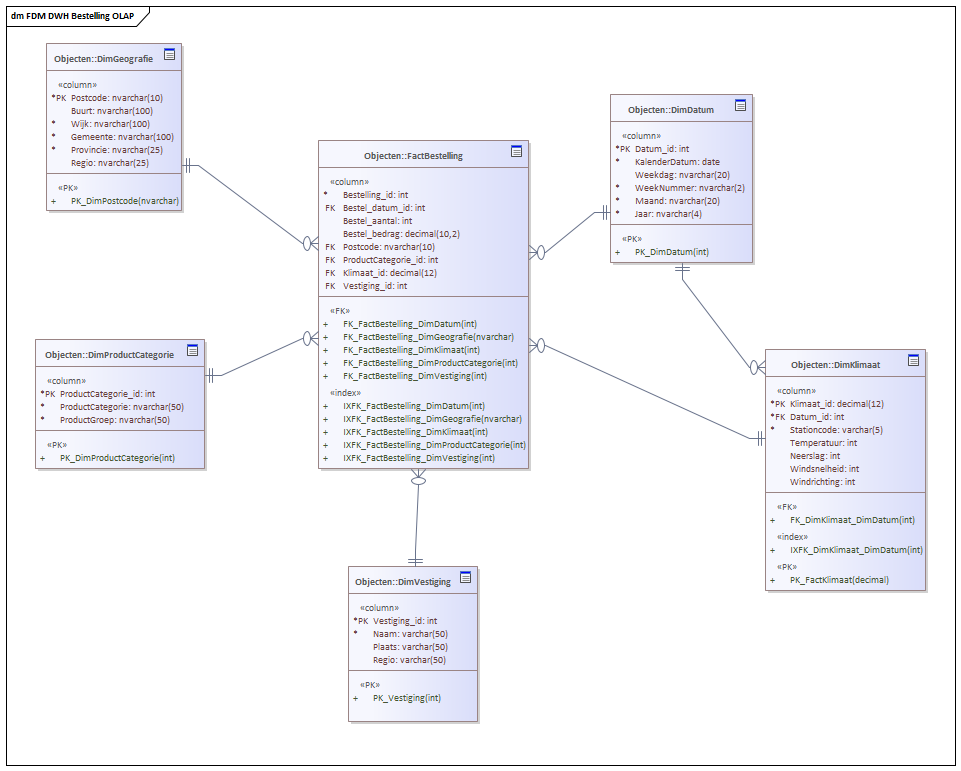

DWH datamodel Bestelling OLAP gedetailleerd

Dimensioneel model voor de tabellen van de Alberto ijssalons. Dit is het uitgebreide model inclusief de constraints in het model.

Datum hierarchie op basis van de kalender datum

Geografische indeling op basis van de CBS indeling

Dimensietabel met klimaatkenmerken afkomstig van het KNMI

Dimensie van de productcategorie in een hierarchie

Is de vestiging of het restaurant waar de maaltijd bereid wordt.

Fact voor de bestellingen gedaan. Gekoppeld aan de dimensie voor de datum en voor de geografische indeling
